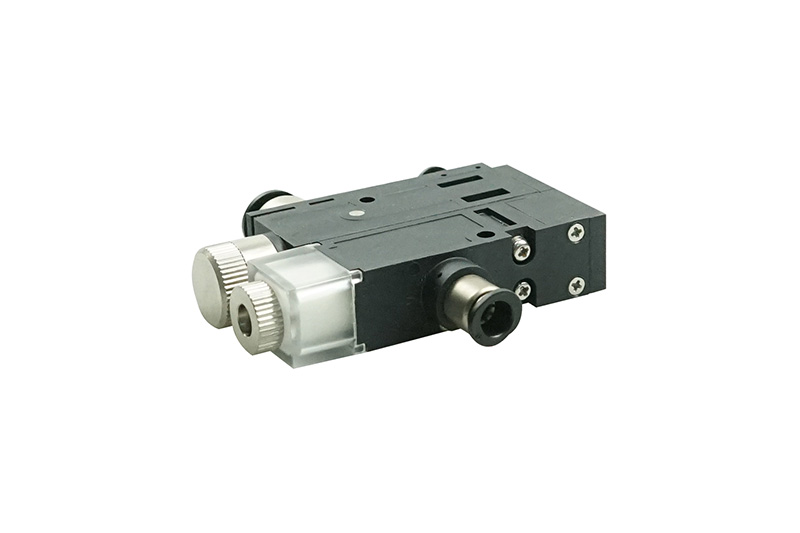

單片式真空發生器
型號：CTA(B)-A
類別：單片式真空發生器
品牌：星宇XINGYU
產地：寧波奉化
技術參數
| ①產品形式 | |
| 代碼 | 代碼描述 |
| A | CTA型單片式二測端口 |
| B | CTB型單片式一測端口 |
| C | 多片集裝式* |
| ②真空特性 | |
| 代碼 | 代碼描述 |
| GZ | GZ高真空中流量（0.5MPa) |
| ZD | ZD中真空大流量（0.5MPa)* |
| GX | GX高真空低壓力(0.35MPa)* |
| ③噴嘴直徑（組合類型A、C、E、G、J、P、Q、R、S、T、W) | |||||
| 代碼 | 代碼描述 | GZ型真空度及吸入流量 | 7D型真空度及吸入流量 | GX型真空度及吸入流量 | 消耗量 |
| 05 | 0.5mm* | -91Kpa 7L/min | -67Kpa 11L/min | ― | 12L/min |
| 07 | 0.7mm | -93Kpa 13L/min | -67Kpa 26L/min | -91Kpa 10L/min | 23L/min |
| 10 | 1.0mm | -93Kpa 27L/min | -67Kpa 40L/min | -91Kpa 21L/min | 46L/min |
| 12 | 1.2mm | -93Kpa 38L/min | -67Kpa 50L/min | -91Kpa 27L/min | 70L/min |
| ③噴嘴直徑（組合類型B、D、F、H、K、M) | |||||
| 代碼 | 代碼描述 | GZ型真空度及吸入流量 | 7D型真空度及吸入流量 | GX型真空度及吸入流量 | 消耗量 |
| 05 | 0.5mm* | -86.5Kpa 5.4L/min | -86.5Kpa 10L/min | ― | 12L/min |
| 07 | 0.7mm | -90.5Kpa 11L/min | -90.5Kpa 19L/min | -66.5Kpa 8.4L/min | 23L/min |
| 10 | 1.0mm | -90.5Kpa 19L/min | -90.5Kpa 24L/min | -66.5Kpa 16L/min | 46L/min |
| 12 | 1.2mm | -90.5Kpa 24L/min | -90.5Kpa 27L/min | -66.5Kpa 19L/min | 70L/min |
| ④組合類型 | ||||||||||||
| 代碼 | A | B | E | F | G | H | L | M | P | R | S | R |
| 真空發生器 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 過濾器 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 真空發生電磁閥 | ― | ― | ― | ― | ● | ● | ● | ● | ● | ● | ● | ● |
| 逆止閥 | ― | ● | ― | ● | ― | ● | ― | ● | ― | ― | ― | ― |
| 數顯壓力開關 | ― | ― | ● | ● | ― | ― | ● | ● | ― | ● | ― | ● |
| 空氣定時破壞閥 | ― | ― | ― | ― | ― | ― | ― | ― | ● | ● | ― | ― |
| 電磁閥型破壞閥 | ― | ― | ― | ― | ― | ― | ― | ― | ― | ― | ● | ● |
| ⑤真空接口管徑(單片式) | |
| 代碼 | 代碼描述 |
| 04 | Φ4快插接頭 |
| 06 | Φ6快插接頭 |
| 08 | Φ8快插接頭 |
| ⑤真空接口管徑(單片式) | |||
| 代碼 | 代碼描述 | 代碼 | 代碼描述 |
| S4 | 側面Φ4快插接頭 | T4 | 側面Φ4快插接頭 |
| S6 | 側面Φ6快插接頭 | T6 | 側面Φ6快插接頭 |
| S8 | 側面Φ8快插接頭 | T8 | 側面Φ8快插接頭 |
| ⑥供氣接口管徑(單片式) | |
| 代碼 | 代碼描述 |
| 04 | Φ4快插接頭 |
| 06 | Φ6快插接頭 |
| 08 | Φ8快插接頭 |
| ⑥供氣接口管徑（集裝式) | ||||||||
| 接口位置 | 直管 | 彎管 | ||||||
| 代碼 | 右側 | 16 | 18 | 10 | 12 | 48 | 40 | 42 |
| 兩側 | 26 | 28 | 20 | 22 | 58 | 50 | 52 | |
| 左側 | 36 | 38 | 30 | 32 | 68 | 60 | 62 | |
| 尺寸 | Φ6* | Φ8 | Φ10* | Φ12* | Φ8* | Φ10* | Φ12* | |
| ⑦排氣口管徑（單片式) | |
| 代碼 | 代碼描述 |
| S | 消音器 |
| 08 | Φ8快插接頭 |
| L8 | Φ8快插接頭90* |
| ⑦排氣口管徑（集裝式) | ||||||||||||
| 接口位置 | 直排 | 直管集排 | 彎管集排 | 內螺紋 | ||||||||
| 代碼 | 右側 | S1 | 18 | 10 | 12 | 13 | 48 | 40 | 42 | 72 | 73 | 74 |
| 兩側 | S2 | 28 | 20 | 22 | 23 | 58 | 50 | 52 | 82 | 83 | 84 | |
| 左側 | S3 | 38 | 30 | 32 | 33 | 68 | 60 | 62 | 92 | 93 | 84 | |
| 尺寸 | Φ8 | Φ10* | Φ12* | Φ16* | Φ8* | Φ10* | Φ12* | R1/4* | R3/8* | R3/8* | ||
| ⑧電磁閥類型（僅選裝電磁閥時需要選擇） | |
| 代碼 | 代碼描述 |
| E | DC24V常閉真空發生電磁閥（電磁閥型破壞閥默認常閉) |
| ⑨集裝式組合數量（僅在集裝式選型中啟用) | |||||||||
| 代碼 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 |
| 數量 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ⑩集裝式組合數量（僅在集裝式選型中啟用） | |
| 代碼 | 代碼描述 |
| NV | 2路NPN+1`5V輸出 |
| PV | 2路NPN+1`5V輸出 |

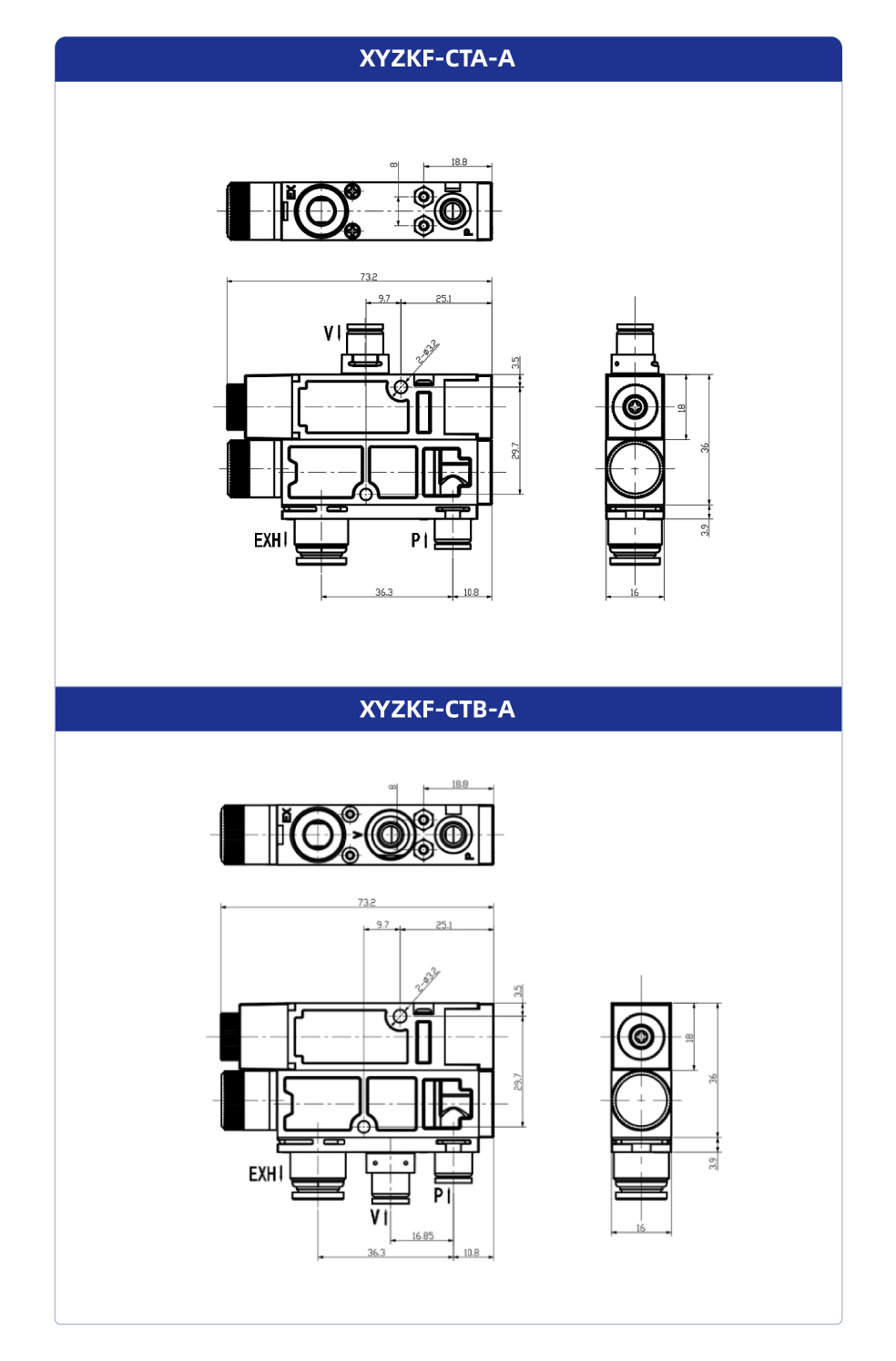

結構尺寸
產品特性

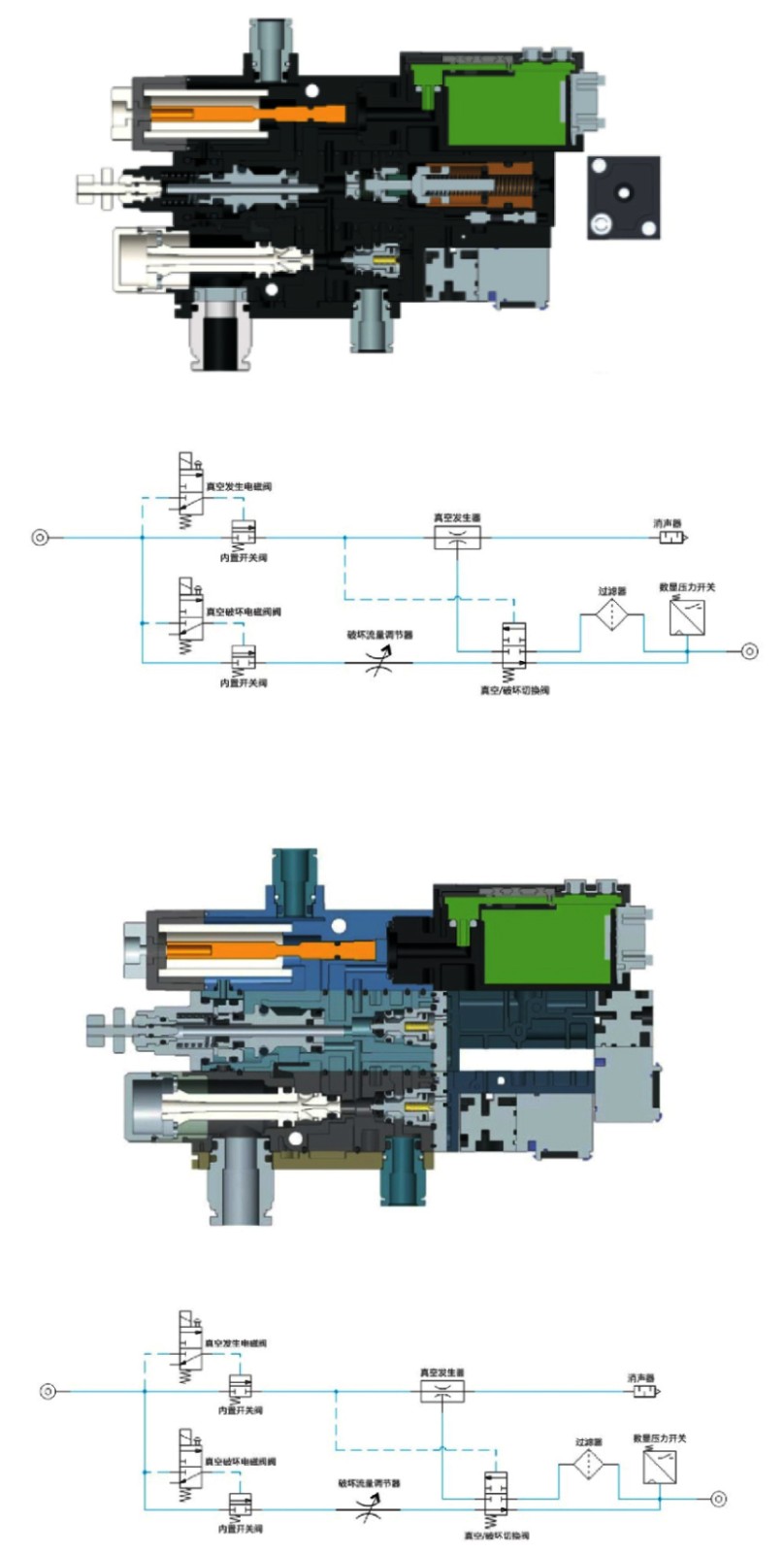

剖面原理
